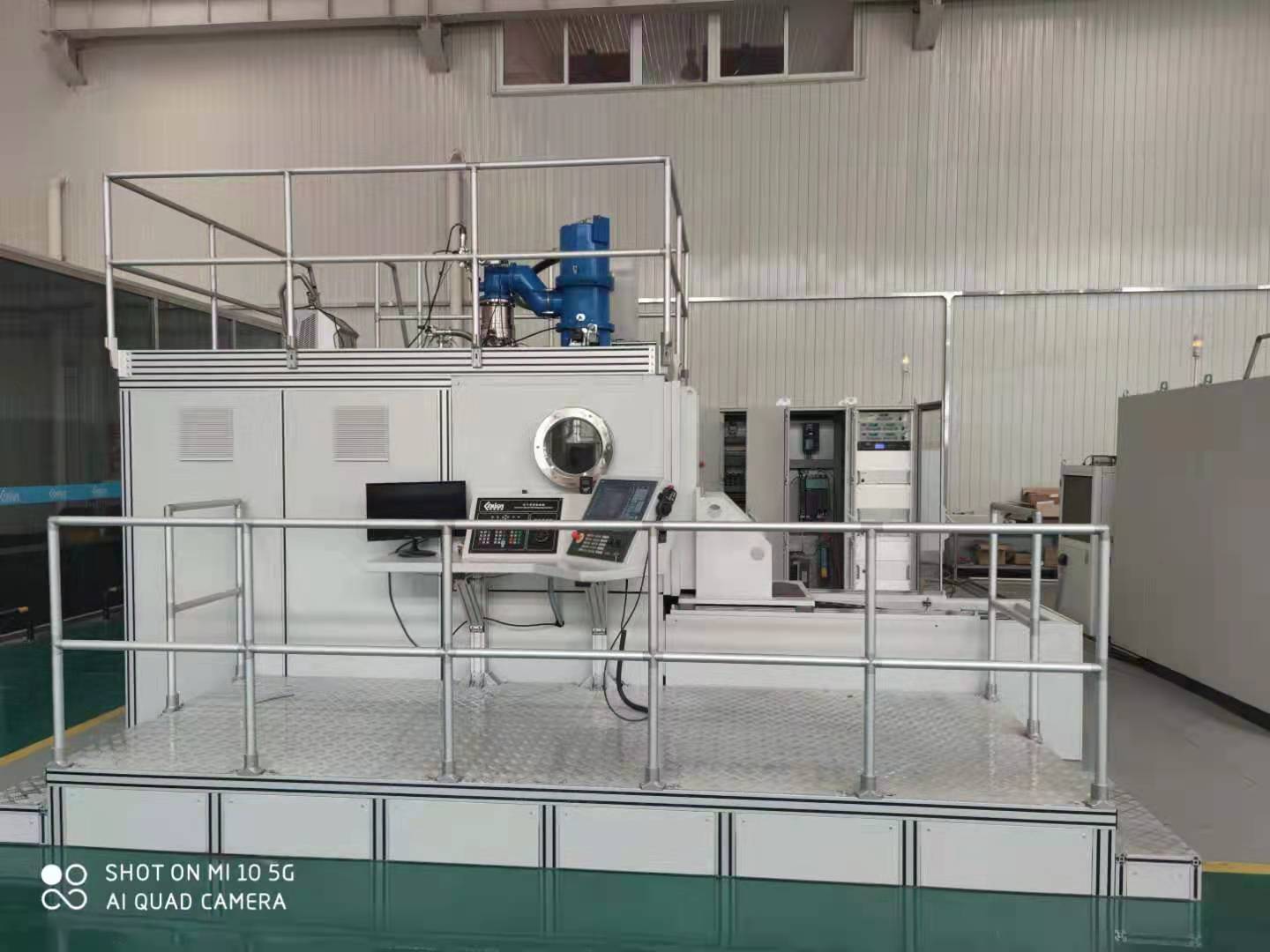

高壓真空電子束焊機
設備介紹
設備型號：ZD-VEBW-150-15-10
|
項 目 |
描 述 |
|
真空室尺寸 |
1200 x 800 x 1100 (L x W X H) |
|
工作臺尺寸 |
700X350 |
|
工作行程 |
X:500；Y:300 |
|
焊接真空室壓力 |
0.05 – 1x10-5 mbar |
|
電子槍的類型 |
直熱式三極槍 |
|
加速電壓 |
0 - 150 kV |
|
電源功率 |
0 to 30,000 Watt |
|
束流步進值 |
0.1 mA |
|
電壓步進值 |
0.1 kV |
|
150KV時最大束流 |
200 mA |
|
束流穩(wěn)定性 |
± 0.2% |
|
可編程束流 |
CNC 控制 |
|
陰極類型 |
直熱型 |
|
更換陰極所需時間 |
5 分鐘 |
|
最短束流流出 |
0.1 second 秒 |
|
束流上升時間 |
0.1s-99.9s |
|
束流衰減時間 |
0.1s-99.9s |
|
電子束斑點直徑 |
≤ 0.2mm |
|
工作距離 |
50 – 700 mm |
|
信號發(fā)生器功能 |
圓，橢圓，三角，長方形，正弦波，全數(shù)字 |
|
最大偏轉角 |
≥ 5° at 150kV |
|
交直流偏轉 |
Yes |
|
偏轉頻率 |
0.1-1000HZ |
|
槍真空度 |
< 5x10-5 mbar |
|
光學觀察系統(tǒng) |
CCD高清攝像機 |
|
可編程聚焦 |
CNC、PLC均可控 |
|
槍真空室抽氣時間到5x10-5mbar |
10分鐘 |
